改型旋膜式除氧器技術分解，相信很多用戶比較關心這個問題，這里北京中天恒遠小編整理總結了相關資料信息，咨詢了技術經理，接下來就為大家詳細介紹一下：
中文：旋膜式除氧器
拼音：xuán mó shì chú yǎng qì
英文：Rotary membrane deaerator
一、改型旋膜式除氧器總述
除氧器〉旋膜式除氧器是一新型的節能除氧設備，它克服了淋水盤式除氧器、噴霧式除氧器、水膜式除氧器適應能力低和除氧效率差的缺點。除氧器〉旋膜式除氧器的技術特點：適應能力強，可在常溫水、超負荷等條件下安全穩定運行;排汽量小;除氧效率高，溶氧合格率高;維修量少。深受廣大用戶信賴。
二、用途
除氧器〉旋膜式除氧器是鍋爐和熱闕系統中給水除氧的重要設備之一，它的主要功能是除去鍋爐給水中的氧氣和二氧化碳等氣體，將鍋爐給水加熱到除氧器運行壓力下的飽和溫度，加熱汽源一般是來至汽輪機的二段抽汽或者其他方面的回水、高溫疏水等，從而提高了系統的熱經濟性，并將達標準含氧量的飽和水儲存于除氧器水箱中，隨時滿足鍋爐的需要，保證鍋爐的安全運行。
1、旋膜式除氧器工作原理
除氧器〉旋膜式除氧器的傳熱傳質方式與淋水盤式除氧器、噴霧式除氧器、水膜式除氧器不同，它是將三者的傳熱熔為一體的傳熱傳質方式，熱交換效率很高。運行中水經水室噴進膜式噴射管內，當水噴射旋膜器內，立即沿管內壁旋流，形成高速旋轉的水膜裙。強烈的紊流狀態強化了汽、水間的對流換熱。給水經旋膜器一定角度切消旋轉形成水膜裙。水膜裙象喇叭口一樣旋出旋膜器，中間形成自然狀態汽通道，設計時增加了除氧器高度從而增加了除氧器的熱交換時間，使其除氧器〉旋膜式除氧器具有很大的吸熱功能，而且具有很強的解析能力。
2、除氧器〉旋膜式除氧器除氧過程
旋膜式除氧器分為旋膜切消除氧段和深度除氧兩種除氧工藝。來自低壓加熱器的鍋爐給水首先進入除氧器的增壓水室，由于一定的(≥0.02Mpa)水壓，水在水壓的作用下進入射流孔進入噴射旋膜器，當水射到噴管內壁后立即沿噴管內壁旋流而下，在噴管出口端形成中空的旋轉水膜裙。水膜裙的內外兩面與加熱蒸汽充分接觸，瞬間水被水被加熱至飽和溫度，絕大部分的非冷凝氣體被迅速析出，旋膜除氧須初步除氧約90%。初步除氧的水經集水錐[淋水器]上均勻地將水分配成霧狀落到裝在其下的填料層上。在填料層中水被快速加溫，使水的表面壓為降低，留有足夠蒸汽和給水交換時間，水中殘余氧在填料層中被進一步深度析出，使除氧器出水含氧量達到標準【含氧量<15μg/L，高壓含氧量<7μg/L】，通常稱為深度除氧。凡在旋膜除氧須和深度除氧須中被除去的非冷凝氣體均上升到除氧器頂部的排氣管排向大氣。達到標準的除氧水匯集于除氧器水箱，經滿足鍋爐隨時對給水的需要。
四、結構及其功能

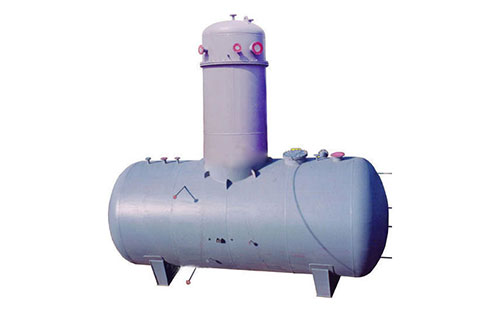

除氧器〉旋膜式除氧器是由除氧頭、除氧水箱及設備附件。除氧頭的組成另部件:①殼體②增壓水室③上部汽室④分布淋水器⑤不銹鋼蓄熱器⑥蒸汽分配器⑦高加疏水裝置。
1，殼體
殼體主要由立式圓形筒身和一個沖壓的標準隨圓形封頭焊接而成的殼體。殼體是按不同規格型號確定殼體直經，殼體外接管也是根據不同規格型號確定外接管的直徑。
2，增壓旋膜器〉水室、汽室
增壓旋膜器〉水室、汽室是由上、中、下三塊、旋膜管組成。圓板焊接在除氧頭筒體上，水室、汽室中有噴射式旋膜管，其材料為1Cr18Ni9Ti。每個噴射式旋膜管上有進水孔和進汽孔。給水經水室由進水孔沿管內壁噴射旋流而形成水膜裙，上部加熱蒸汽經汽室由進汽孔進入噴管，由于水在旋膜管內向下旋轉，不斷更換表面。這樣水在噴管內先進行部分除氧，再與蒸汽充分接觸，瞬間水被加熱至除氧器工作壓力下的飽和溫度，進行初步除氧。
3，分布淋水器
分布淋水器既是一級粗除氧的輔助除氧裝置，又是二級除氧的再次分配器，它使汽水均勻接觸，以便更好地實現深度除氧的要求。
4，不銹鋼蓄熱器
深度除氧是用不銹鋼絲填料制成蓄熱器，不銹鋼絲網的特制規格為0.1×0.4㎜，型號為60-150。它是將具有Ω形網眼的網套，卷成捆擺放在殼體內的鋼架上，高為150㎜。它的特點是空隙率大，壓力損失小，分離效率高。凝結水落到不銹鋼絲網上，再進行汽沸式熱交換，然后匯集于水箱。
5，蒸汽分配器
除氧頭上下各有進汽管。通向汽室的二次加熱蒸汽進管，它的主要作用是使二次加熱蒸汽與膜式噴管中旋轉的水膜內外表面接觸，將其加熱到除氧器工作壓力下的飽和溫度。另一路過熱蒸汽進入除氧頭下部，由彎管中的均勻分布的汽孔把蒸汽沿除氧頭下部橫截面均勻分布，使蒸汽均勻地從 填料層底部進入深度除氧段，再由深度除氧段流向旋膜除氧段空間，這樣形成一個汽水逆向流動，提高除氧器的除氧性能。
五、除氧器〉旋膜式除氧器安裝注意事項
1，除氧器〉除氧頭安裝形式為立式，軸向中心線應保持垂直，安裝時注意校正除氧頭，中心偏差<4㎜。
2，除氧器〉除氧頭與水箱對接，焊接點的對口錯邊量應≤1.5㎜，若對口尺寸偏差超過要求時，禁止采用掰邊等強力方法。
3，除氧器〉旋膜式除氧器現場安裝時，應避讓相關管口走向，凝結水管管口和進汽管管口處掉入雜物、焊瘤等，以免影響設備安全。
5，除氧器〉旋膜式除氧器安裝后、充水前，應徹底清除焊瘤、雜物和鐵銹，修補脫落的油漆，然后作整體水壓試驗。
六、運行、維護注意事項
1，除氧器〉旋膜式除氧器冷態啟動應采用先上水后送汽的方法，先將水箱上到水箱水位一半時再投蒸汽，避免水箱振動。投蒸汽進量慢慢提升溫度。
2，除氧器〉旋膜式除氧器運行時，努力保旋鍋爐正常，負荷升降率平穩調峰。
3，除氧器〉旋膜式除氧器運行時，給水壓力一般0.2Mpa以上，以保證噴射旋膜器的最佳形膜狀態下，獲得最佳熱效率，使除氧器〉旋膜式除氧器得到最好的除氧效果。
4，除氧器〉旋膜式除氧器--除氧排氧閥，排氧閥開度調整應根據給水含氧量進行合理性調整。
5，除氧器〉旋膜式除氧器如需檢修可以打開人孔檢修門進入除氧水箱進行檢修。
溫馨提示：
改型旋膜式除氧器技術分解就為廣大客戶介紹到這里了，如果大家想要了解更多這方面的資料信息，請持續關注北京中天恒遠網站的更新，感謝您的閱讀。
